Одиночные расхождения

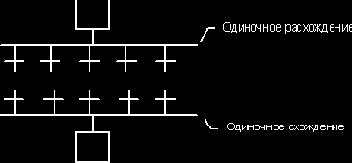

Одиночное расхождение - это множественная связь от одного шага к нескольким переходам. Оно позволяет маркеру активности пройти по одной из множества ветвей. Одиночное схождение - это множественная связь от нескольких переходов к одному и тому же шагу. Одиночное схождение, обычно используется для того, чтобы объединить несколько ветвей SFC, начавшихся из одиночного расхождения. Одиночные расхождения и схождения обозначаются одиночными горизонтальными линиями.
Предупреждение:
Условия, присоединенные к переходам, не являются взаимоисключающими. Для того чтобы программа пошла по одной ветке, надо явно определить исключительность условий перехода. Например:
(* Это программа SFC с одиночным схождением и расхождением*)
